液相色谱管路及连接

发布日期:2021-02-08 17:15 来源:研究小组 作者:AgroIPM 浏览次数:
一、管路材料
      液相色谱管路材料主要有PTFE聚四氟乙烯)、PEEK(聚醚醚酮)、不锈钢和TEFLON(氟化乙丙烯),其它特殊材料有PEEK包覆石英、石英毛细管等材料。
      耐压能力为:不锈钢>PEEK>PTFE>
TEFLON
      耐有机溶剂能力:不锈钢>PTFE>TEFLON>PEEK
      耐酸碱盐能力:PEEK>PTFE>TEFLON>不锈钢
      TEFLON管为透明状态,PTFE管为半透明管,PEEK为不透明管。PTFE与TEFLON性能相近,但PTFE透明性透明性和柔韧性不如TEFLON。
      根据以上性质,一般情况TEFLON用在泵前非耐压条件下的流动相传输,其具备良好观察性和耐溶剂腐蚀能力;不锈钢用在需要耐高压的条件下,如高压泵后至柱前的管路,不耐盐腐蚀,离子色谱中慎用;PEEK材料易切割,且能耐受一定的高压,多用于柱后管路,也可用在柱前部分高压管路中;PTFE用在低压管路部分,如进样针座管路、废液管路、purge管路等。

二、管路和接头规格
      管路规格有英制和公制两种表达,一般行业采用英制表达。
      管路常规尺寸为1/16"OD(Outside Diameter,外径),对应相应规格内径(1/16"ID,Inner Diameter,内径)的接头。管路内径根据需要选择。
      泵前管路一般选用1/8"OD及更粗管路,泵后管路一般采用1/16
"OD管路。

不同接头:

手拧锥形PEEK接头


不锈钢接头(1/16
"-28


手拧PEEK倒锥接头,需配平头刃接环使用


管路的连接(1/ 16”OD ),①螺丝 ②刃接环 ③管路

三、管路内径及配备
      管路内径越细越有利于消除系统死体积,但管路越细系统压力越大。
      HPLC中一般使用1/16"OD(1.59 mm) x 0.010"ID(0.25 mm)管路。该管径下管长度对压降可忽略,且该内径连接管对谱带展宽小。
      LC系统中泵前普遍采用1/4
"OD(HPLC)或更粗(PHPLC)的管路,耐压管路仍主要采用1/16" OD管路。
      制备LC系统推荐:内径0.030"(0.75mm)。
      半微量、低流速LC推荐:内径0.005"(0.125mm)。
      UHPLC色谱仪推荐:内径0.005"(0.125mm)。
      IC离子色谱推荐:内径0.005"(0.125mm);内径0.030"(0.75mm);内径0.010"(0.25mm)。
      系统如果要增加背压,背压大有助于维持检测器稳定性,可在检测器后面连一段:内径0.005"(0.125mm)。
      管路内径选择规格则依据:色谱柱内径为4.6 mm时,内径为0.17 mm;色谱柱内径为3.2 mm/2.1 mm时,内径为0.12 mm。

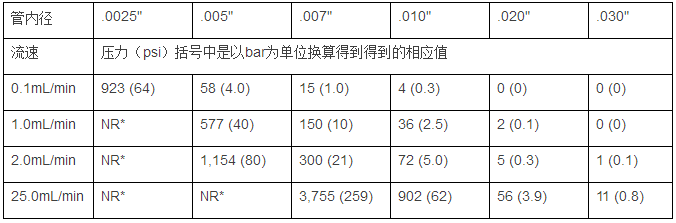

参照表:每5英尺(1.5米)不同内径管路以水作流动相时的压力降
