ImageJ自动（手动）测量面积

发布日期：2022-02-25 11:43 来源：研究小组作者：AgroIPM 浏览次数：

图例来源于文献
https://www.frontiersin.org/articles/10.3389/fmicb.2020.01196/full

几个有用的快捷键
Ctrl+M 测量Measure，用于每一次测定后结果的显示输出
Ctrl+Shift+C 白平衡调整，调整对比度，突显待测部分
Ctrl+Shift+T 阈值调整，突显待测部分

准确测量的前提：
有与图片在同一平面上的标尺
图片的所有部分尽量在同一平面上
图片待测部位尽量与非测部位能够在颜色上有明显区分

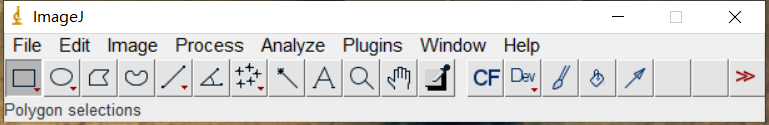

1. 打开Image J软件

2.打开待处理图片

图片可用其它软件进行裁切处理，如下图：

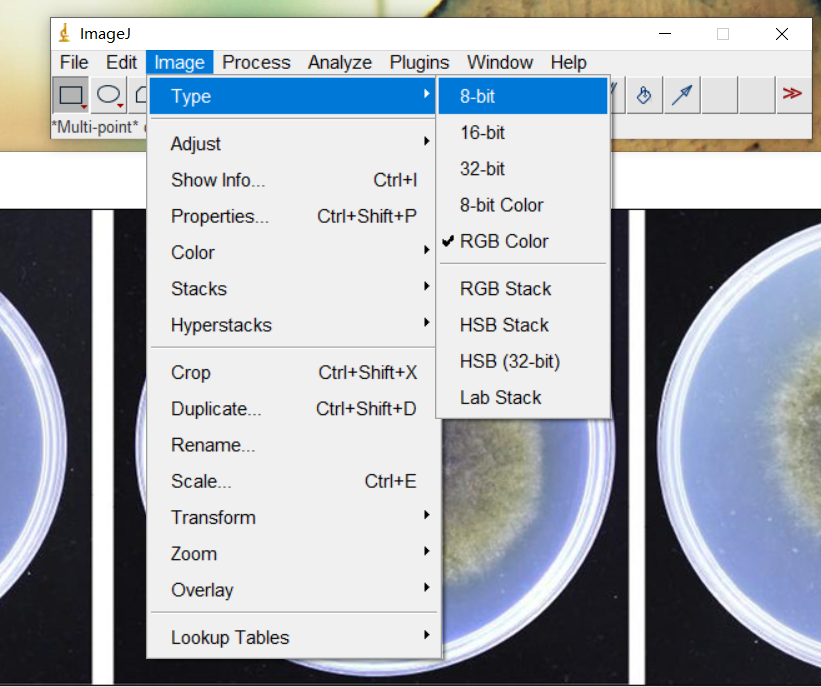

3.图片类型转换（8位黑白图片）
ImageJ测量面积

ImageJ测量面积

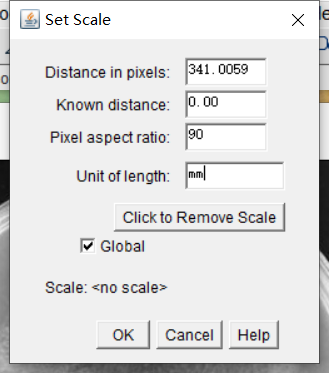

4.设置标尺
用线条工具拉出一确定长度的线，再调用
ImageJ测量面积

ImageJ测量面积

ImageJ测量面积

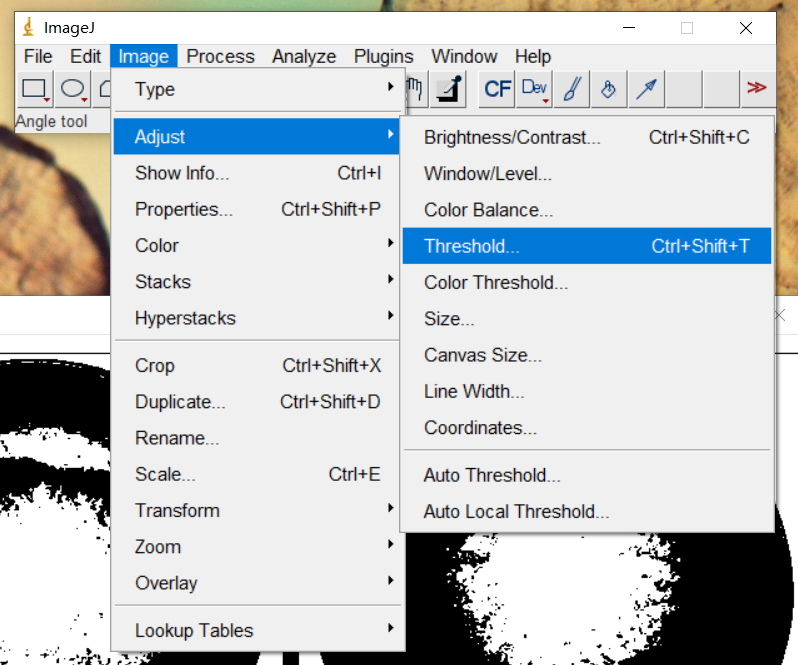

5.调整图片对比度和阈值
ImageJ测量面积

ImageJ测量面积

ImageJ测量面积

通过拉动B&C和Threshold窗口中的滑块，使需要测量的部分突显出来。
ImageJ测量面积

ImageJ测量面积

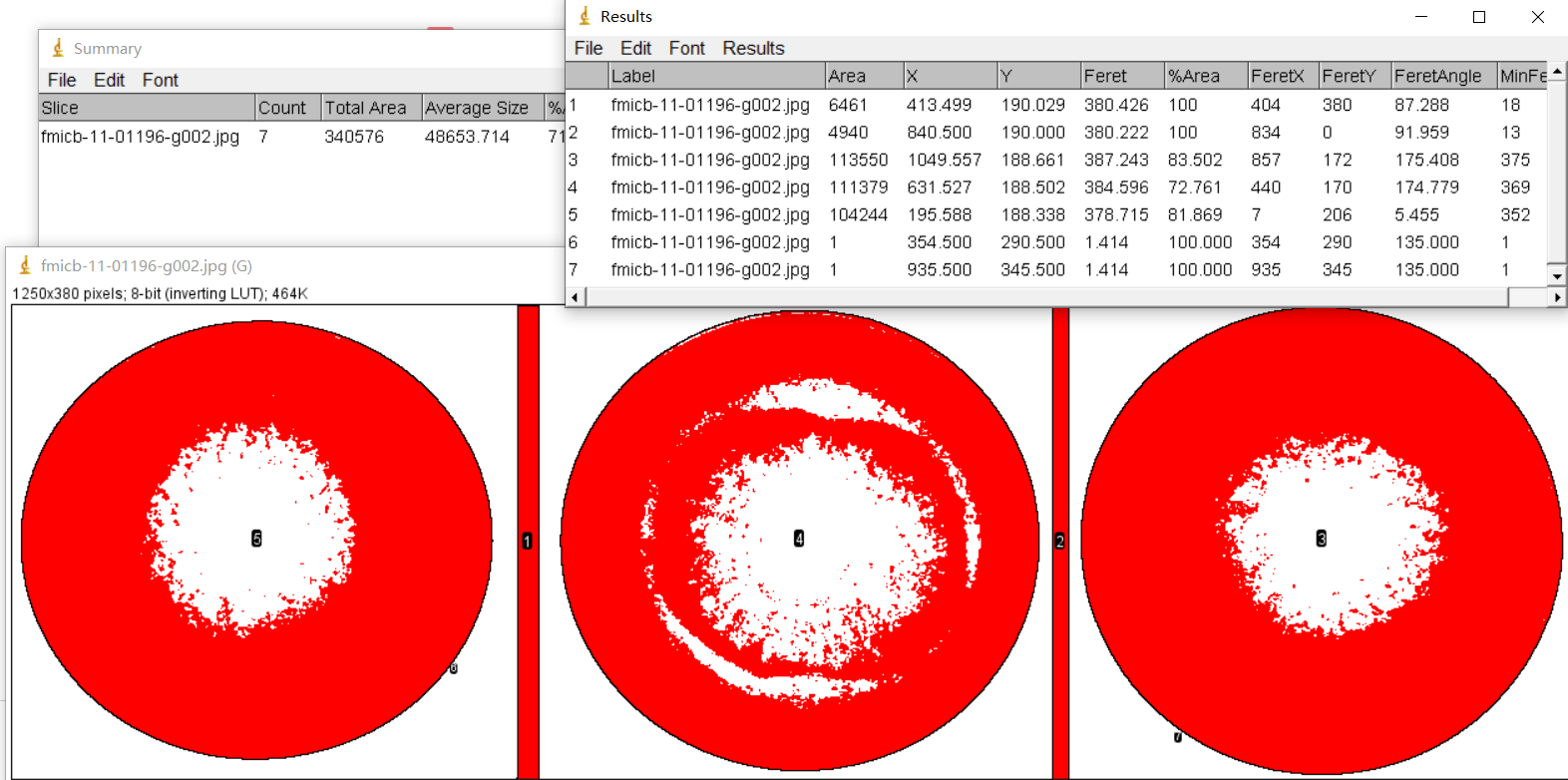

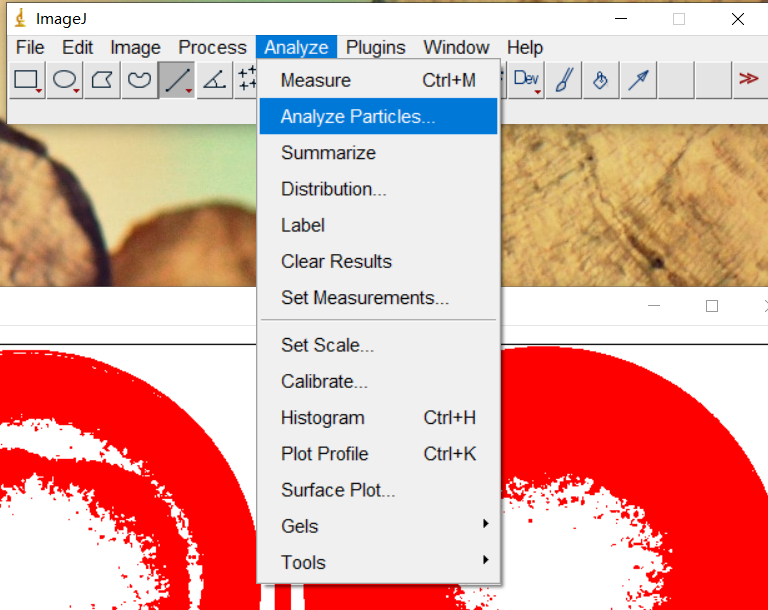

6.获得结果

ImageJ测量面积

ImageJ测量面积

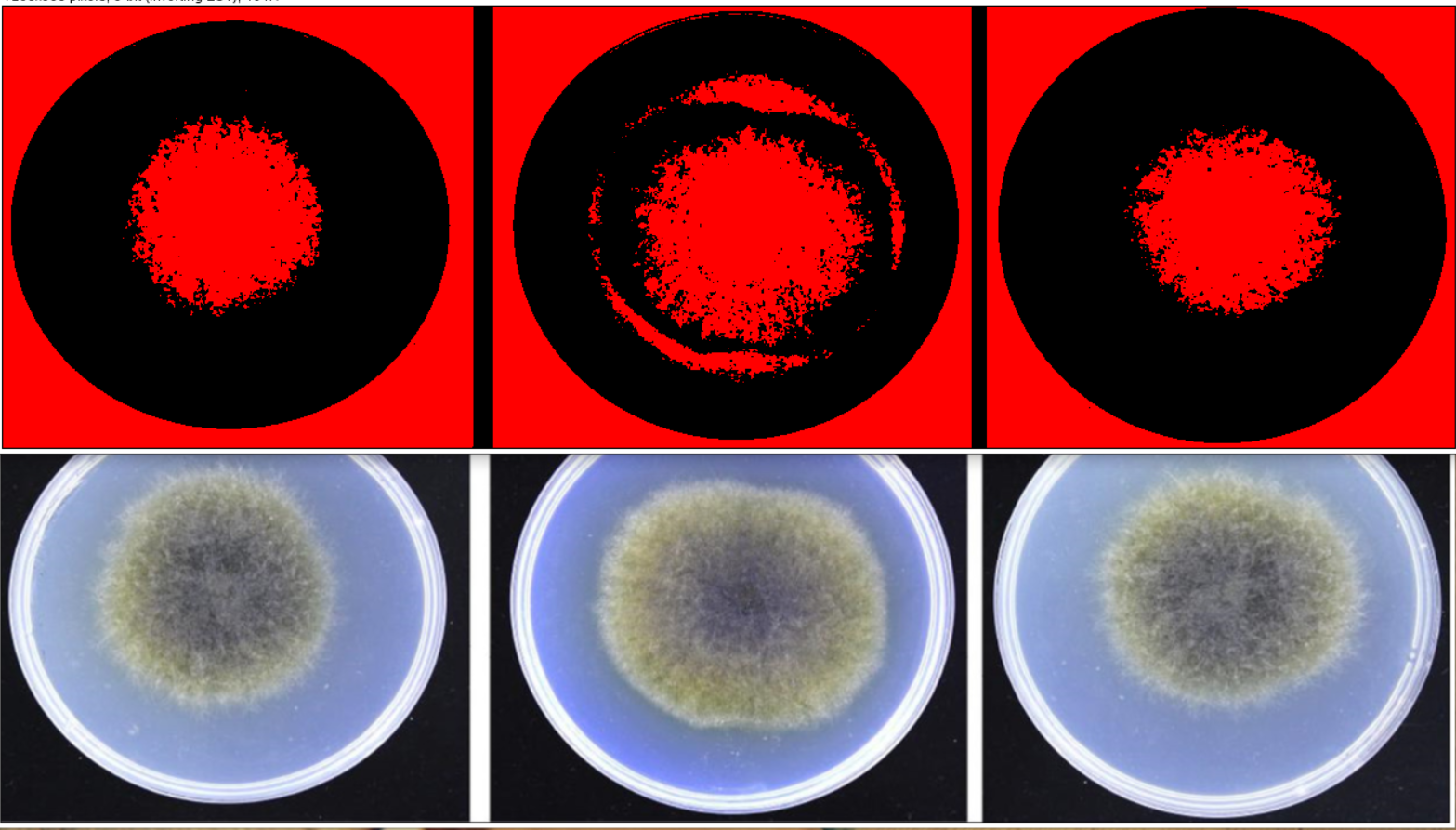

7.自动调整后与原彩图的对比
ImageJ测量面积

ImageJ测量面积

由于该图片的菌落内部为黑色，外圈为白色，调整过程中会发现部分白色菌落难以被选入。

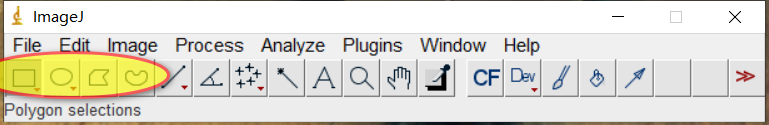

类似规则图形的面积测量建议采用Image J中的选择工具进行手动选择。
