原子力显微镜（atomic force microscope，简称AFM）利用微悬臂感受和放大悬臂上尖细探针与受测样品原子之间的作用力，从而达到检测的目的，具有原子级的分辨率。由于原子力显微镜既可以观察导体，也可以观察非导体，从而弥补了扫描隧道显微镜的不足。原子力显微镜是由IBM公司苏黎世研究中心的格尔德·宾宁与斯坦福大学的Calvin Quate于一九八五年所发明的，其目的是为了使非导体也可以采用类似扫描探针显微镜（SPM）的观测方法。原子力显微镜（AFM）与扫描隧道显微镜（STM）最大的差别在于并非利用电子隧穿效应，而是检测原子之间的接触，原子键合，范德瓦耳斯力或卡西米尔效应等来呈现样品的表面特性。
工作原理

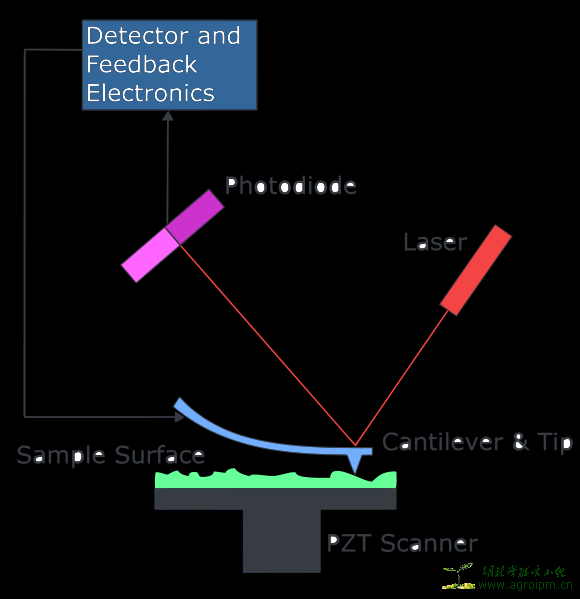

原子力显微镜的原理示意图： Detector and Feedback Electronics 侦检器及回馈电路； Photodiode 感光二极管； Laser 激光； Sample Surface 样品表面； Cantilever & Tip 微悬臂及探针； PZT Scanner 压电扫描器AFM的关键组成部分是一个头上带有一个用来扫描样品表面的尖细探针的微观悬臂。这种悬臂大小在数十至数百微米，通常由硅或者氮化硅构成，其上载有探针，探针之尖端的曲率半径则在纳米量级。当探针被放置到样品表面附近的地方时，悬臂上的探针头会因为受到样品表面的力而遵从胡克定律弯曲偏移。在不同的情况下，这种被AFM测量到的力可能是机械接触力、范德华力、毛吸力、化学键、静电力、磁力（见磁力显微镜）卡西米尔效应力、溶剂力等等。通常，偏移会由射在微悬臂上的激光束反射至光敏二极管阵列而测量到，较薄之悬臂表面常镀上反光材质（ 如铝）以增强其反射。其他方法还包括光学干涉法、电容法和压电效应法。这些探头通常由采用压电效应的变形测量器而制得。通过惠斯登电桥，探头的形变可以被测得，不过这种方法没有激光反射法或干涉法灵敏。
当在恒定高度扫描时，探头很有可能撞到表面的造成损伤。所以通常会通过反馈系统来维持探头与样品片表面的高度恒定。传统上，样品被放在压电管上并可以在z方向上移动以保持与探头之间的恒定距离，在x、y方向上移动来实现扫描。或者采用一种“三脚架”技术，在三个方向上实现扫描。扫描的结果S(x,y)就是样品的表面图。
AFM可以在不同模式下运行。这些模式可以被分为接触模式（Contact Mode）、非接触（Non-Contact Mode）、轻敲模式(Tapping Mode)、侧向力(Lateral Force Mode)模式。
优点与缺点
相对于扫描电子显微镜，原子力显微镜具有许多优点。不同于电子显微镜只能提供二维图像，AFM提供真正的三维表面图。同时，AFM不需要对样品的任何特殊处理，如镀铜或碳，这种处理对样品会造成不可逆转的伤害。第三，电子显微镜需要运行在高真空条件下，原子力显微镜在常压下甚至在液体环境下都可以良好工作。这样可以用来研究生物宏观分子，甚至活的生物组织。他就像盲人摸象一样，在物体的表面慢慢抚摸，原子的形状很直观的表现。
和扫描电子显微镜(SEM)相比，AFM的缺点在于成像范围太小,速度慢，受探头的影响太大。
