显微镜目镜与物镜的种类及标志

发布日期:2012-04-07 22:00 来源:网 络 作者:admin 浏览次数:

1.物镜的种类 物镜是成象的重要部分,而物镜的优劣取决于其本身象差的校正程度,所以物镜通常是按照象差的校正程度来分类,一般分为消色差及平面消色差物镜、复消色差及 平面复消色差物镜、半复消色差物镜、消象散物镜等。因为对图象质量影响很大的象差是球面象差、色象差和象域弯曲,前二者对图象中央部分的清晰度有很大影 响,而象域弯曲对图象的边缘部分有很大影响。除此之外,还有按物体与物镜间介质分类的,有介质为空气的干系物镜和介质为油的油系物镜。按放大倍数分类的 低、中、高倍物镜和特殊用途的专用显微镜上的物镜如高温反射物镜、紫外线物镜等。 按象差分类的常用的几种物镜如下:
(1)消色差及平面消色差物镜 消色差物镜对象差的校正仅为黄、绿两个波区,使用时宜以黄绿光作为照明光源,或在入射光路中插入黄绿色滤色片,以使象差大为减少,图象更为清晰。而平面消色差物镜还对象域弯曲进行了校正,使图象平直,边缘与中心能同时清晰成象。适用于金相显微摄影。
(2) 复消色差及平面复消色差物镜 复消色差物镜色差的校正包括可见光的全部范围,但部分放大率色差仍然存在。而平面复消色差物镜还进一步作了象域弯曲的校正。
(3)半复消色差物镜 象差校正介于消色差和复消色差物镜之间,其它光学性质与复消色差物镜接近。但价格低廉,常用来代替复消色差物镜。

2.物镜的标志
(1)物镜类别 国产物镜,用物镜类别的汉语拼音字头标注,如平面消色差物镜标以“PC’’。西欧各国产物镜多标有物镜类别的英文名称或字头,如平面消色差物镜标以 “Planarchromatic或Pl”, 消色差物镜标以“Achromatic”, 复消色差物镜标以 “Apochromatic” 。
(2)物镜的放大倍数和数值孔径 标在镜筒中央位置,并以斜线分开,如10X/0.30,45X/0.63,斜线前如10X,45X为放大倍数,其后为物镜的数值孔径如0.30,0.63。
(3)适用的机械镜筒长度如170,190,∞/0,表示机械镜筒长度(即物镜座面到目镜筒顶面的距离)为170,190,无限长。0表示无盖波片。

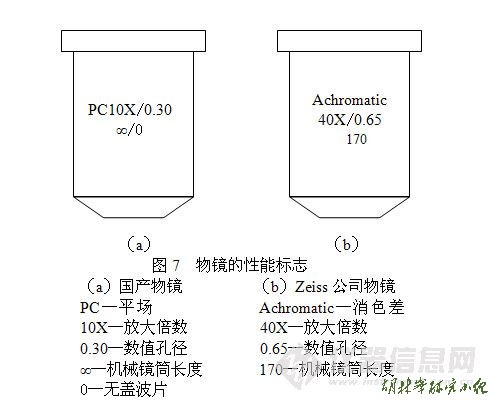

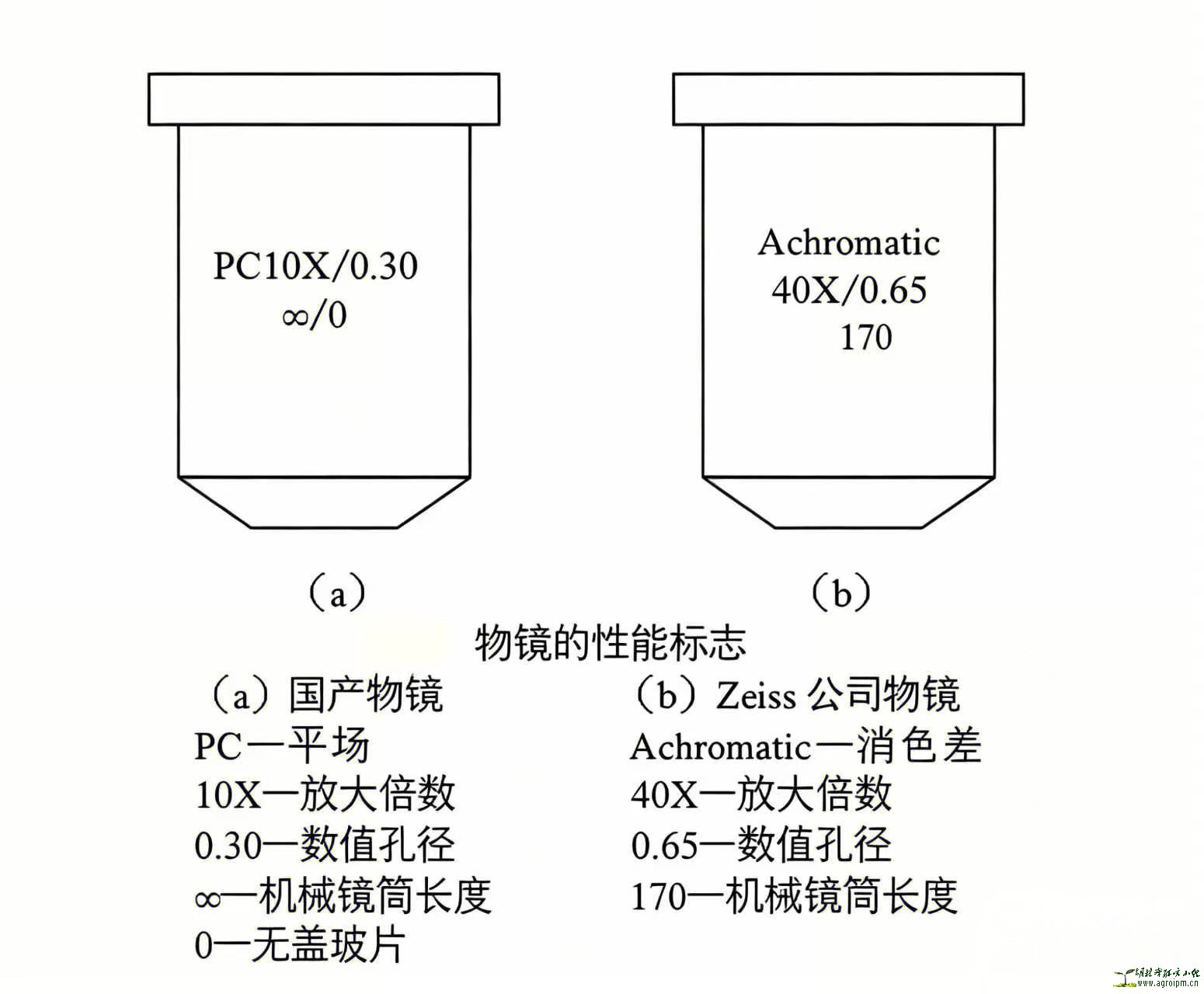

(4)油浸物镜标有特别标注,刻以HI,oil,国产物镜标有油或Y。 物镜的标志如图7所示。

3.目镜的类型
目镜的作用是将物镜放大的象再次放大,在观察时于明视距离处形成一个放大的虚象,而在显微摄影时,通过投影目镜在承影屏上形成一个放大的实象。

目镜按象差校正及适用范围分类如下:
(1)负型目镜(如福根目镜)
由两片单一的平凸透镜在中间夹一光栏组成,接近眼睛的透镜称目透镜起放大作用,另一个称场透镜,使图象亮度均匀,未对象差加以校正,只适用于与低中倍消色差物镜配合使用。
(2)正型目镜(如雷斯登目镜)
与上述不同的是光栏在场透镜外面,它有良好的象域弯曲校正,球面象差也较小,但色差比较严重,同倍数下比负型目镜观察视场小。
(3)补偿型目镜
是一种特制目镜,结构较复杂,用以补偿校正残余色差,宜与复消色差物镜配合使用,以获得清晰的图象。
(4)摄影目镜
专用于金相摄影,不能用于观察,球面象差及象域弯曲均有良好的校正。
(5)测微目镜
用于组织的测量,内装有目镜测微器,与不同放大倍数的物镜配合使用时,测微器的格值不同。

4.目镜的标志
通常一般目镜上只标有放大倍数,如7X,10X,12.5X等,补偿型目镜上还有一个K字,广视域目镜上还标有视场大小。
