Origin Pro 2015自动标峰(IR)

发布日期:2015-10-28 09:41 来源:研究小组 作者:AgroIPM 浏览次数:
  使用Origin以IR为例展示标注峰的具体操作:

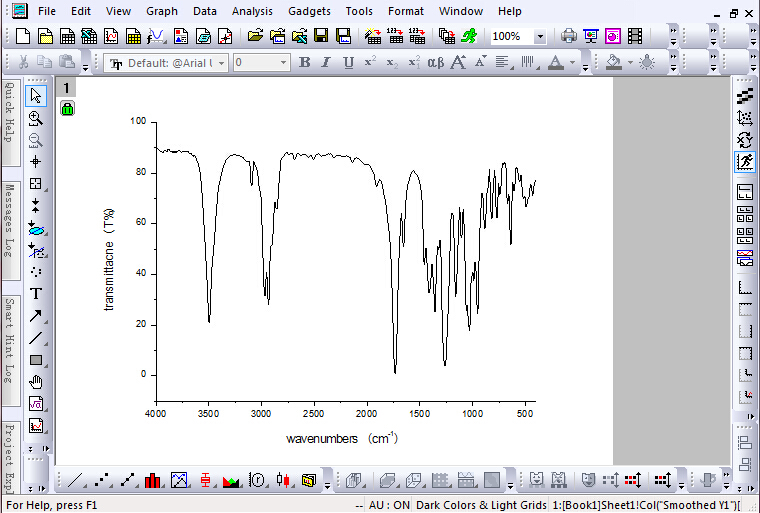

1.打开或使用数据制作出谱图

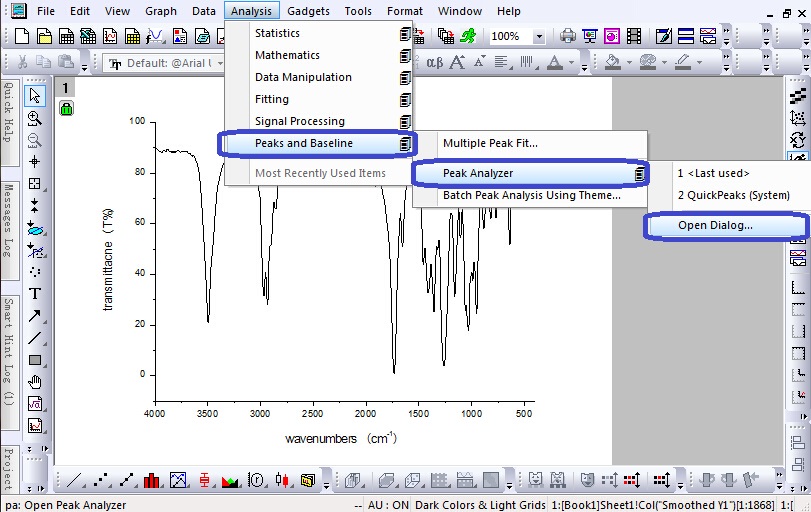

2.调用峰识别菜单Analysis→Peaks and Basline→Peak Analysis→Open Dialog

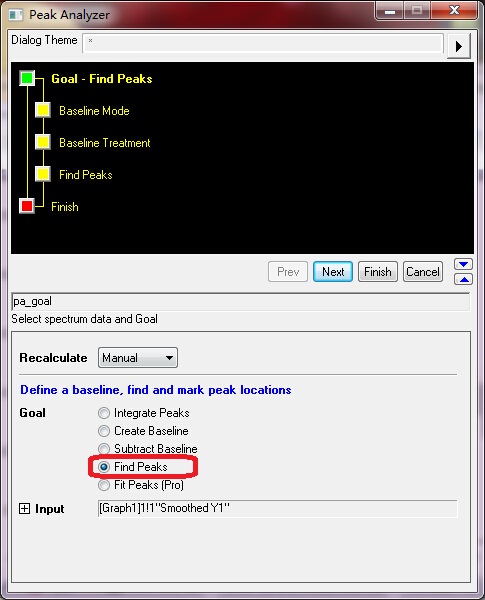

3.选择Find Peaks

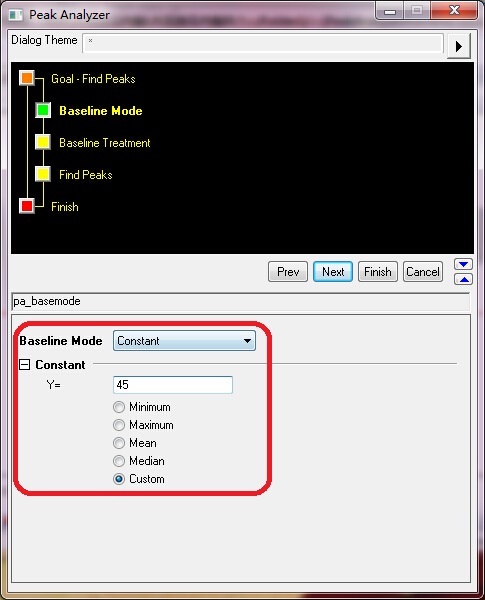

4.根据图谱及需要显示的峰的范围调整基线

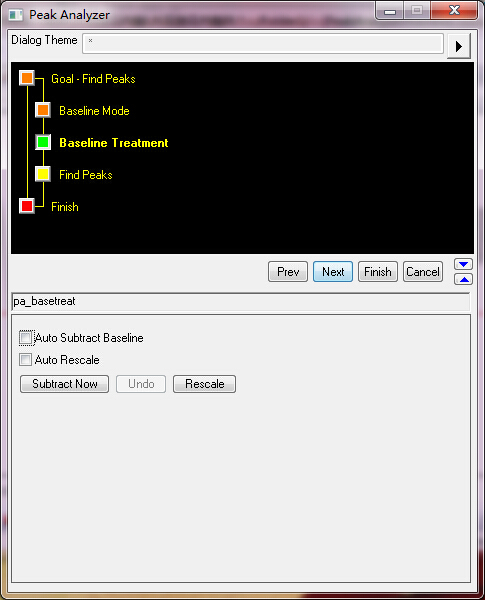

5.此处可以不做选择,直接点击Next进入下一步

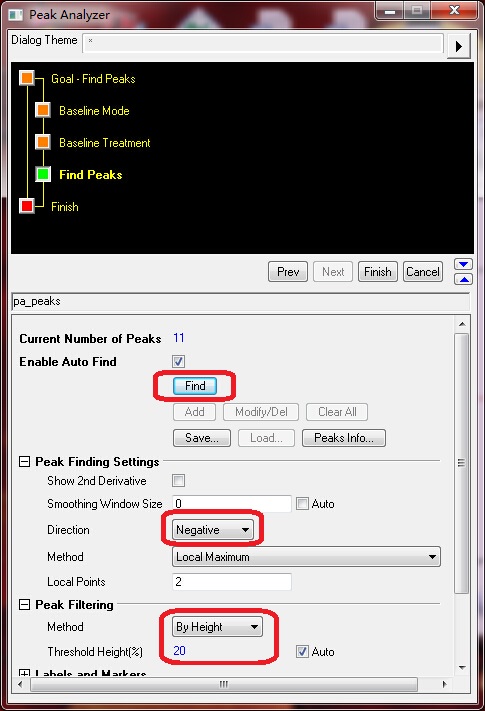

6.点击Find即可寻峰,通过调整Peak Finding Settings和Peak Filtering对峰的寻找进行参数设置
注意:IR峰为倒峰,因此Direction应选择Negative

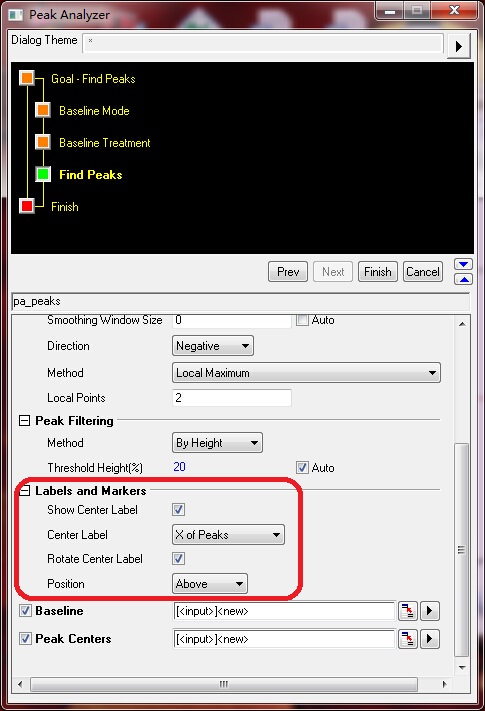

7.Labels and Markers设置标注值及标注位置

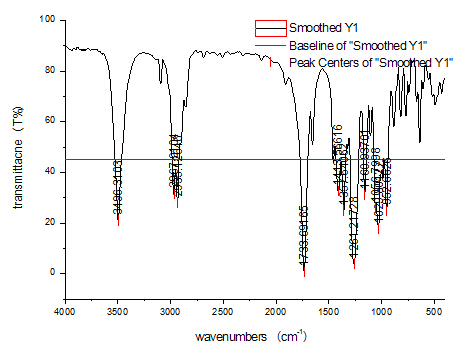

8.点击Finish显示结果
将图谱中的基线及图例删除

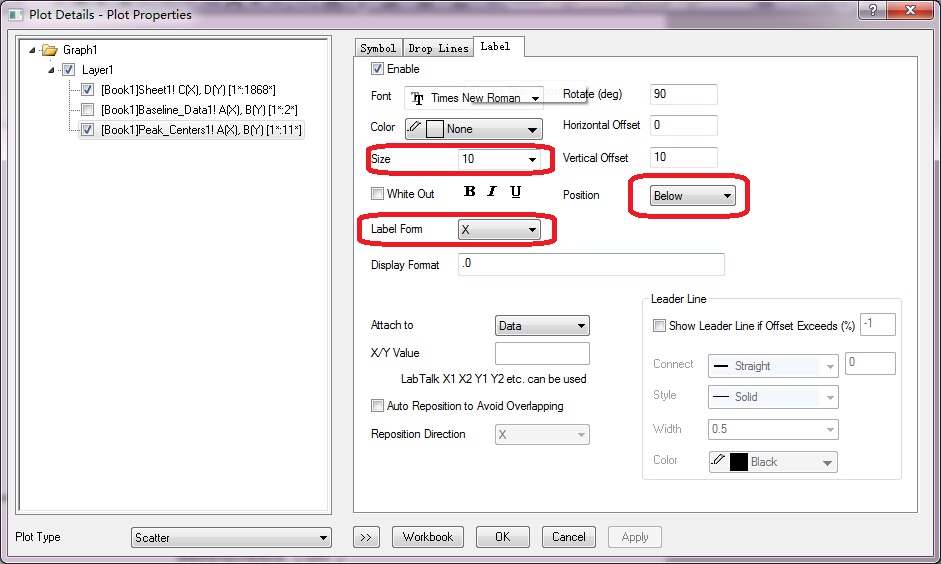

9.双击标注值可对标注进行字体、字号、颜色、位置进行调整

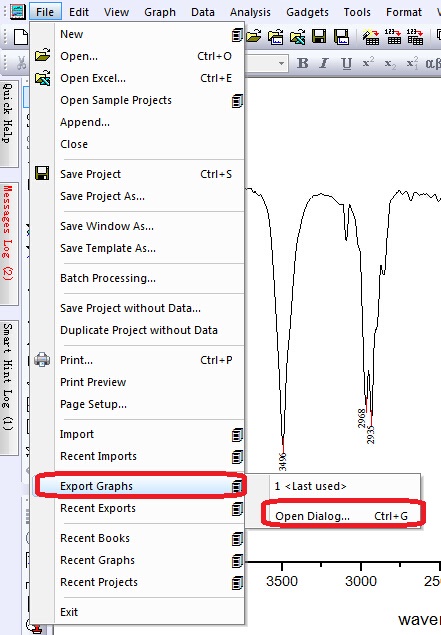

10.图谱导出

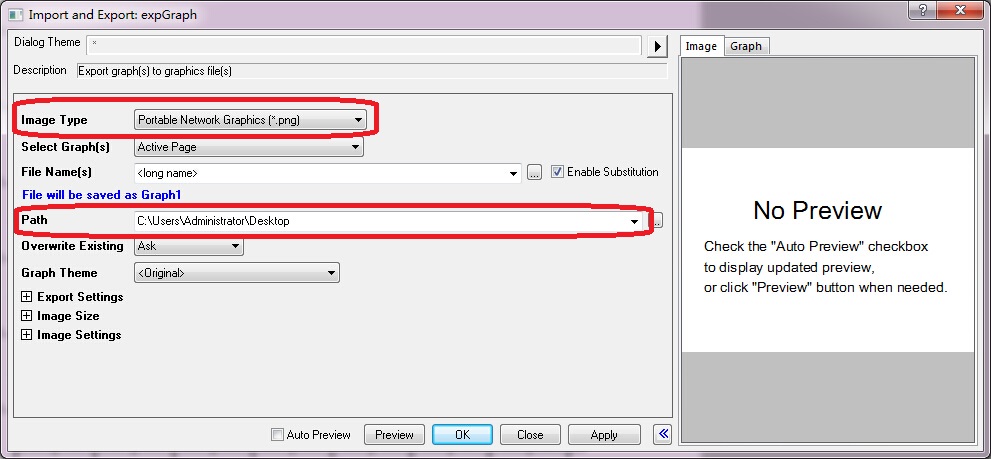

11.图谱导出参数设置
注意选择保存格式,建议以png格式保存,无底色,方便在word文档中进行编辑和排版
